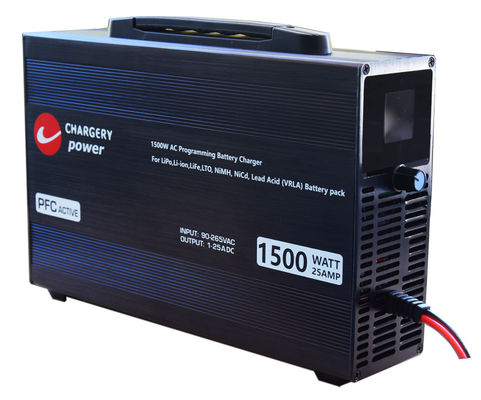

100V 1500W regulowane napięcie prądu ładowarka akumulatora C10325, 4S 8S 12S 16S 20S 24S 25A,odpowiedni do wielokrotnej baterii chemicznej, jak poniżej.
| Rodzaj akumulatora |
Liczba komórek |
napięcie wyjściowe/V |
Ładowanie końcowe |
Prąd ładowania |
Prąd ładowania końcowego/A |
Tryb ładowania |
| Min. |
Rodzaj |
Max, proszę. |
| LiPo |
4S-24S |
10-102 |
2.75 |
4.2 |
4.25 |
1.0-25A |
5-60% |
Wypłata wstępna, CC/CV i utrzymanie |
| Li-ion |
4S-24S |
10-102 |
2.5 |
4.1 |
4.15 |
| Życie |
5S-28S |
10-102 |
2 |
3.65 |
3.7 |
| LiTo |
7S-36S |
10-102 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-41S |
10-102 |
1.75 |
2.4 |
2.5 |
| |
|
|
- napięcie delta /mV |
|
|
|
| |
|
|
Min. |
rodzaj |
Max, proszę. |
|
|
|
| NiMH /NiCd |
Auto. |
10-102 |
100 |
300 |
1000 |
|
|
CC |
Ładowarka akumulatora C10325 to niezawodne i wysokiej jakości rozwiązanie do ładowania, zaprojektowane specjalnie dla systemów akumulatorów w pojazdach elektrycznych.Z możliwością ładowania do 24S baterii litowych przy 25A i 1500W przy AC90V~265VWykorzystano innowacyjne technologie, które pozwalają osiągnąć efektywność do 92% przy utrzymaniu temperatury wewnętrznej poniżej 100°C.kalibracja napięcia ładowania i prądu zapewnia dokładność procesu ładowania, zapewniając bezpieczeństwo baterii.
C10325 to nie tylko ładowarka, ale także SMPS, który może działać w trzech trybach. Po pierwsze, może ładować baterię w trybie Normalnego Ładowania.ustawienie liczby komórek,prąd ładowania,prąd końcowy,napięcie końcowei innych parametrów za każdym razem.
Po drugie, ładowarka posiadaTryb AUTOktóry automatycznie ładuje baterię na podstawie ustawionych wcześniej parametrów.Tryb ten jest szczególnie przydatny podczas wielokrotnego ładowania tej samej baterii i jest podobny do wielu tradycyjnych ładowarek dostępnych na rynku.
Po trzecie, ładowarka może funkcjonować jako jednostka zasilania (PSU, SMPS), jednak aby to zrobić, należy ustawić napięcie wyjściowe i maksymalny prąd wyjściowy.
Należy pamiętać, że próba ładowania akumulatora w trybie zasilania nie jest bezpieczna i automatyczne ładowanie nie powinno być przerywane.
Cechy
- Inteligentne sterowanie napięciem wyjściowym i prądem przez mikroprocesor, 100% kalibracja przed dostarczeniem
- ±1% dokładność napięcia i prądu
- Aktywny PFC: mniejszy prąd wejściowy prądu przemiennego, mniej zakłóceń i zgodny z rozporządzeniem Komisji Europejskiej nr 278/2009 i Energy Star wersja 2.0
- AC 90-265V na całym świecie: nie potrzeba żadnych alternatywnych przełączników, na całym świecie bezpieczna obsługa.
- Niskie zużycie energii (mniej niż 1 W) w trybie jałowym i w trybie czuwania
- Opieka przed prądem, napięciem, obciążeniem, temperaturą i zwarciem
- Ochrona przed zwarciem przy wyjściu, bezpieczniejsza i bardziej niezawodna.

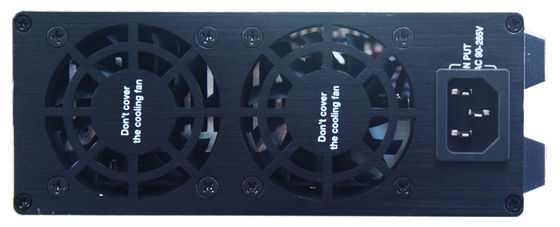

- 2 Inteligentne wentylatory chłodzące włączone i automatycznie regulowane w zależności od temperatury
- ZVS/ZCS i Synchronous Rectification zapewniają najwyższą wydajność.
- Zatwierdzone przez CE
- 24 miesiące gwarancji
.
Dostępne są dwa modele
| Opis funkcji |
Modelowy |
| C10325A |
C10325B |
| 1.Zdalne sterowanieprąd ładowania przez urządzenie zewnętrzne. |
√ |
|
| 2. automatyczne ładowanie (Samoładowanietryb) po podłączeniu do źródła prądu przemiennego i baterii do ładowarki |
|
√ |
| 3.Wznowienie ładowaniagdy napięcie akumulatora spada o 5-10% |
|
√ |
| 4.Zazwyczajne ładowanietryb, typ akumulatora, liczba ogniw i wszystkie parametry ładowania |
√ |
√ |
| 5.Tryb zasilania, 10-102V regulowane, 1-25A regulowane |
√ |
√ |
| 6.Skontaktuj się z BMS.Prąd ładowania kontrolowany przez Chargery BMS, zapobiegać napięciu komórki z przeładowania |
√ |
√ |
Specyfikacja
| Parametry wejściowe |
Wartość |
| Napęd nominalny |
AC110 / 220V |
| Dopuszczalne napięcie |
AC90 ~ 265V |
| Częstotliwość nominalna |
50/60Hz |
| Dopuszczalna częstotliwość |
47~63Hz |
| Maksymalny prąd RMS |
18A @90V, 7,5A @220V |
| Efektywność |
92% przy obciążeniu 65% i wejściu 220Vac |
| Aktywne PFC |
PF>0,99 przy 90VAC i 100% obciążenia; PF>0,97 przy 220VAC i 100% obciążenia |
| Parametry wyjściowe |
Wartość |
| Zakres napięcia jako SMPS |
10 ~ 102V zaprogramowane |
| Dokładność napięcia |
± 1% |
| Zakres prądu jako SMPS |
1 ~ 25A zaprogramowane |
| Aktualna dokładność |
± 1% |
| Napięcie ładowania |
10-102V regulowane |
| Prąd ładowania |
1-25A regulowane |
| Władza |
Maksymalnie 1500 W. |
| napięcie falowe |
200 mV |
Zastosowanie
- Wniosek z domu
- Akumulatory do rowerów elektrycznych, motocykli elektrycznych
- Akumulator do motocykli elektrycznych
- E-Car battey
- Akumulator pojazdu elektrycznego
- Bateria UAV
- Akumulator drona
Operacja
- Podłącz ładowarkę do gniazda prądu przemiennego 110/220V
- Podłącz baterię do ładowarki, potwierdź prawidłową biegunowość połączenia.
- Sprawdź odczyt napięcia na ekranie LCD, potwierdź, że jest on w pobliżu rzeczywistego napięcia baterii, jeśli różnica przekracza 2V, sprawdź połączenie baterii.
- Obróć Głowiczkę, wybierz typ baterii.
- Ustawić parametry ładowania, w tym liczbę komórek, prąd ładowania, prąd końcowy, napięcie końcowe itp.
- Naciśnij przycisk 3 sekundy, ładuj, ładuj.
- W każdej chwili, naciśnij przycisk "Nob" ponownie, zatrzymaj ładowanie.
- Po całkowitym naładowaniu wyświetli się "DONE" i sygnał będzie sygnalizowany przez 10 sekund.
Ochrona
| Rodzaj zabezpieczenia |
Progowa wartość/maksymalna wartość ochrony, działanie |
| Ochrona przed prądem |
Powyżej 2V, przestań ładować. |
| Pod ochroną napięcia |
Pod ustawieniem 2V po przedładowaniu, nie ładuj |
| Ochrona przed prądem |
Ustawienie ponad 2A, zatrzymać ładowanie |
| Ochrona mocy nadładowania |
Powyżej 1500 W, przestań ładować. |
| Ochrona przed nadciśnieniem |
Przesunięcie, zatrzymać ładowanie |
| Ochrona przed zwarciem |
zwarcie na wyjściu przez 1 sekundę |
| Przeciwkipka - ochrona przed uszkodzeniami |
Podłącz baterię do ładowarki, iskra nie występuje |
| Połączenie baterii w tył |
Kiedy bateria jest podłączona odwrotnie, nie wyświetla napięcia, nie ładuje się.
|
Ładowarka jest wyposażona w BMS24T, czyli BMS24P, czyli system zarządzania baterią, może monitorować napięcie każdej komórki, napięcie baterii, prąd ładowania i rozładowania,temperaturę baterii i impedancję każdej komórki na 8S do 24S baterii.
Pakiet
- Podstawowa jednostka ładowarki: 1 sztuk
- Kabel zasilania: 1 sztuk
- Kobieta z łącznikiem XT-90: 1 sztuk
Lista powiązanych ładowarek
| Model |
Typ akumulatora/liczba komórek |
Prąd ładowania |
Ładuj maksymalną moc. |
Dostosowane do BMS |
| C6050 |
5S-14S LiFe i inne |
1-55A |
3000 W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe i inne |
1-60A |
1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe i inne |
1-30A |
1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe i inne |
1-25A |
1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe i inne |
1-40A przy wejściu AC |
1500 W |
Prąd równowagi 1.2A lub 2A |
| 0.1-20A przy wejściu prądu stałego |
1500 W |
Rozładowanie przy 0,1-40A 100W
|
Częste pytania
Mogę prosić o próbkę ładowarki?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: 3-5 dni do przygotowania próbek, 5-10 dni roboczych do masowej produkcji.
P3: Czy macie jakiekolwiek ograniczenie MOQ dla zamówienia OEM?
A: Niski MOQ, dostępny jest 1 sztuk do kontroli próbki.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 3-5 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie na ładowarkę?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, potwierdzi pan próbki i złoży depozyt do formalnego zamówienia.
Po czwarte, zorganizujemy produkcję.
P. Czy można wydrukować moje logo na produkcie ładowarki?
O: Tak, proszę poinformować nas formalnie przed produkcją.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 2 lata gwarancji na nasze produkty.
P8: Jak radzić sobie z wadą?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe światła z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Dlaczego odczyt napięcia i prądu na LCD nie jest dokładny?
A: napięcie i prąd są kalibrowane przed wysyłką, w przeciwnym razie ładowarka nie działa, więc proszę sprawdzić połączenie przewodu wyjściowego, gdy odległość między SMPS a urządzeniem jest problemem,Proszę przedłużyć kabel AC NIE przedłużyć kabla DC (kabel wyjściowy). długość kabla wyjściowego o długości 1 metra (10AWG) sugeruje, że ponad 1 metr wpłynie na dokładność napięcia i prądu, zwłaszcza przy 30A 1500W.
Dlaczego nie ładujesz baterii?
Jeśli napięcie akumulatora na ekranie LCD nie pasuje do ustawień, lub akumulator jest bardzo przeładowany, lub liczba komórek jest ustawiona nieprawidłowo, lub połączenie z akumulatorem jest uszkodzone, ładowarka nie ładuje się.Więc sprawdź połączenie baterii., najpierw potwierdź odczyt napięcia na LCD jest blisko prawdziwego napięcia akumulatora, jeśli nie ładowarka nie ładować, jeśli tak, proszę ustawić parametry ładowania, a następnie rozpocząć ładowanie.

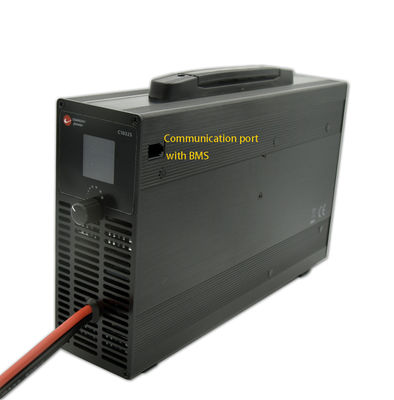

Czy ładowarka może komunikować się z innymi markami BMS?
O: Tak, na ładowarce jest port sterujący, proszę o szczegóły.
Q12. jak zapobiec przeładowaniu komórki podczas ładowania?
A1: Wyposażony w system BMS, BMS odcina ładowanie poprzez odłączenie obwodu ładowania, np. odłączenie DCC, przekaźnika, SSR.
A2: dopasować do BMS ładowania, BMS sterowania prądem ładowania do zera.
Czy ładowarka może działać sama bez BMS?
A: tak, ale bateria może być przeładowana.
Czy ładowarka może monitorować napięcie każdej komórki?
Odpowiedź: Nie, ładowarka monitoruje całkowite napięcie akumulatora i prąd ładowania, nie może monitorować napięcia każdej komórki, więc bez BMS lub innej tablicy ochronnej akumulator jest niebezpieczny podczas ładowania.
Czy ładowarkę można sterować za pomocą urządzenia zewnętrznego?
A: Tak, zewnętrzne urządzenie może kontrolować prąd ładowania nawet odcięcie ładowania. jest to tylko dla wersji A.
Q16.Czy ładowarka jest kompatybilna z funkcją Plug and Play?
O:tak, jeśli ustawisz "Auto charge" na ON podczas ładowania i ładowania przez ponad 1 minutę, ładowarka zapamięta ustawienia.automatycznie ładuje się przy użyciu poprzednich ustawieńTryb ten nazywa się trybem ładowania AUTO, który działa jak zwykłe lub ogólne ładowarki.
Zalety przedsiębiorstwa
Dwie podstawowe technologie
Ładowarka i źródło zasilania o dużej mocy i wysokiej wydajności wykorzystują ZVS/ZCS iSynchroniczna korektaaby osiągnąć 94%wysoka wydajnośćMCU kontroluje napięcie wyjściowe i prąd, umożliwiając wszystkimparametry ładowania/być zaprogramowanym.
BMS ma wysoką dokładność i mierzy napięcie ogniwa, prąd ładowania i rozładowania oraz temperaturę baterii za pomocą 12-bitowego lub 16-bitowego ADC.
Ładowanie BMS i ładowarka komunikują się ze sobą, eliminując konieczność odcięcia ładowania za pośrednictwem Open DCC lub przekaźnika.czas ładowaniaa takżewydłuża żywotność baterii, bez konieczności instalowania DCC lub przekaźnika w celu odcięcia ładowania, gdy komórka osiągnie najwyższe napięcie.
