29.2V 8S LiFe LFP ładowarka akumulatora do e-bike e-motorocykla 4S-8S LiFe akumulator 1A do 60A 1500W regulowany, odpowiedni do wielokrotnej baterii chemicznej, jak poniżej.
| Rodzaj akumulatora |
Liczba komórek |
napięcie wyjściowe/V |
Ładowanie końcowe |
Prąd ładowania |
Prąd ładowania końcowego/A |
Tryb ładowania |
| Min. |
Rodzaj |
Max, proszę. |
| LiPo |
1S-7S |
10-30 |
2.75 |
4.2 |
4.25 |
1.0-60A |
5-60% |
Wypłata wstępna, CC/CV i utrzymanie |
| Li-ion |
1S-7S |
10-30 |
2.5 |
4.1 |
4.15 |
| Życie |
1S-8S |
10-30 |
2.0 |
3.65 |
3.7 |
| LiTo |
2S-11S |
10-30 |
1.5 |
2.7 |
2.7 |
| Pb |
2S-12S |
10-30 |
1.75 |
2.4 |
2.5 |
| |
|
|
- napięcie delta /mV |
|
|
|
| |
|
|
Min. |
rodzaj |
Max, proszę. |
|
|
|
| NiMH /NiCd |
Auto. |
10-30V |
100 |
300 |
1000 |
|
|
CC |

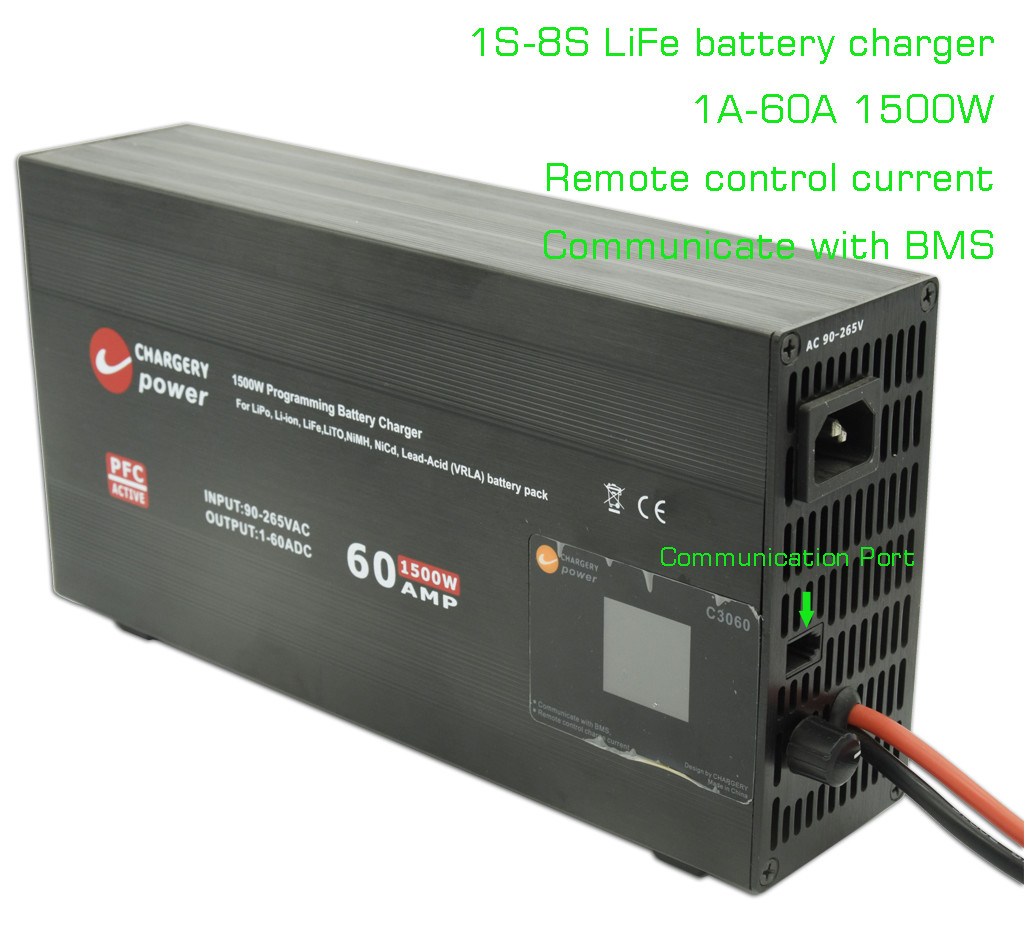

Ładowarka akumulatora C3060 to niezawodne i wysokiej jakości rozwiązanie ładowania zaprojektowane specjalnie dla systemów akumulatorów w pojazdach elektrycznych.Posiada zdolność do ładowania do 8S baterii litowych na 60A i 1500W z wejściem AC90V ~ 265V i ma kompaktowy rozmiar tylko 68mm.
Wdrożono innowacyjne technologie, dzięki którym osiągnięto do 94% wydajności przy utrzymaniu temperatury wewnętrznej poniżej 80°C.Napięcie i prąd ładowania są precyzyjnie kalibrowane, aby zapewnić precyzyjne ibezpieczne ładowaniedla akumulatora.
Ładowarka jest zdolna do ładowania wielu typów akumulatorów chemicznych, aparametry ładowaniaLCD wyświetla dane o akumulatorze i monitoruje cały proces ładowania, aby zapewnić, żeoptymalna wydajność.
C3060 to inteligentny ładowarka wielokrotnej chemii. po pierwsze może ładować baterię w trybie Normalnego Ładowania.prąd ładowania,prąd końcowy,napięcie końcowei innych parametrów za każdym razem.
Po drugie, ładowarka posiadaTryb AUTOktóry automatycznie ładuje baterię na podstawie ustawionych wcześniej parametrów.Tryb ten jest szczególnie przydatny podczas wielokrotnego ładowania tej samej baterii i jest podobny do wielu tradycyjnych ładowarek dostępnych na rynku.
Tryb pracy
| Tryb pracy |
Opis |
Rodzaj akumulatora |
| obciążenie |
użytkownik musi wybrać typ baterii, ustawić liczbę komórek, prąd ładowania, prąd końcowy, napięcie końcowe na komórkę, ponowne uruchomienie ładowania i ładowanie automatyczne, 5-fazowe ładowanie baterii do dowolnego SOC |
LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/kwas ołowiowy/VRLA |
| Wznowienie ładowania |
włączyć Start Charge, gdy napięcie akumulatora spadnie do 5%, ładowanie rozpocznie się ponownie |
| Automatyczne ładowanie |
aktywuj Auto Charge, nie trzeba nadawać nic, gdy bateria podłączyć do ładowarki, ładowarka zacznie ładować zgodnie z ustawień automatycznie |
| Opłata zdalnego sterowania |
prąd ładowania, uruchomienia lub zatrzymania zewnętrznego urządzenia sterującego |
| zasilacz |
może być ustawione jako SMPS, PSU, napięcie wyjściowe i prąd |
nie podłączaj żadnej baterii do ładowarki |
Cechy
- Inteligentne sterowanie napięciem wyjściowym i prądem przez mikroprocesor, 100% kalibracja przed dostarczeniem
- ±1% dokładność napięcia i prądu
- Aktywne PFC
- AC 90-265V na całym świecie: nie potrzeba żadnych alternatywnych przełączników, na całym świecie bezpieczna obsługa.

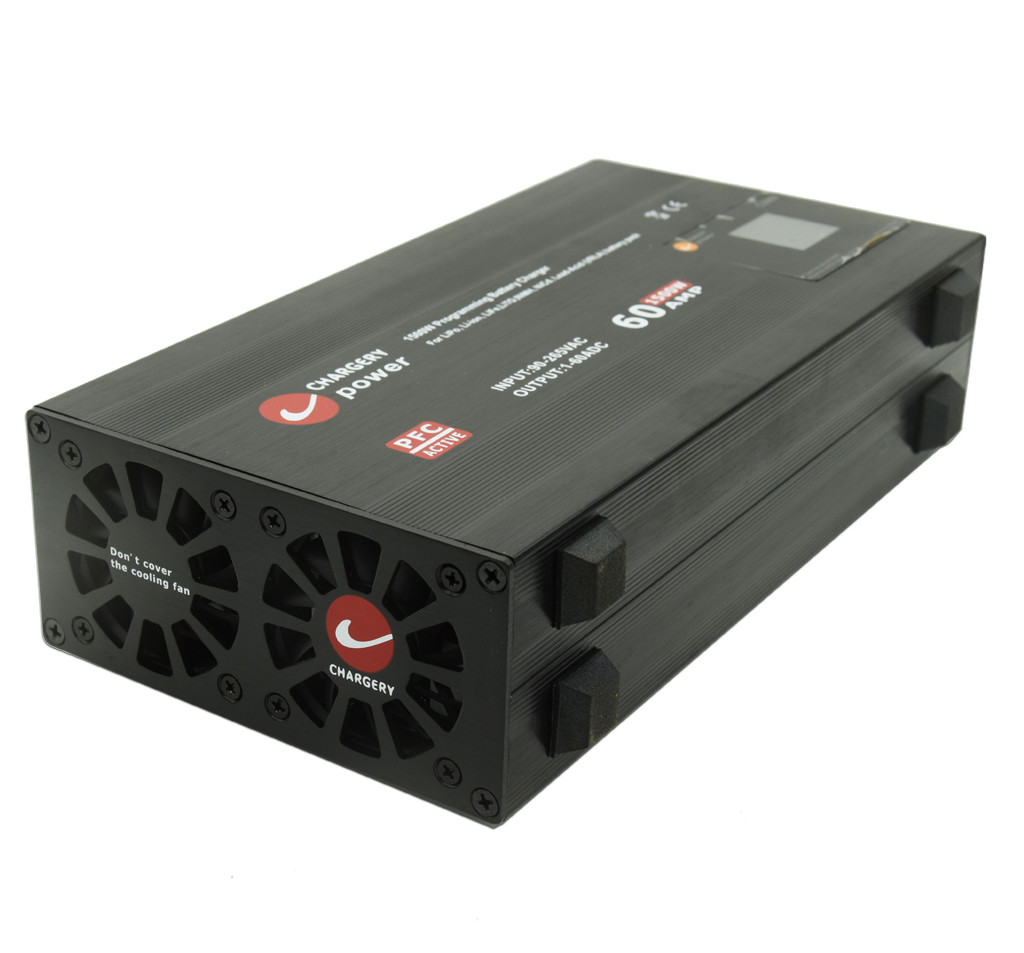

- 2 Inteligentne wentylatory chłodzące włączone i automatycznie regulowane w zależności od temperatury
- Złącze XT90 może przepływać prąd ładowania 60A
- 24 miesiące gwarancji
.
Dostępne są dwa modele
| Opis funkcji |
Modelowy |
| C3060A |
C3060B |
| 1.Zdalne sterowanieprąd ładowania przez urządzenie zewnętrzne. |
√ |
|
| 2. automatyczne ładowanie (Samoładowanietryb) po podłączeniu do źródła prądu przemiennego i baterii do ładowarki |
|
√ |
| 3.Wznowienie ładowaniagdy napięcie akumulatora spada o 5-10% |
|
√ |
| 4.Zazwyczajne ładowanietryb, typ akumulatora, liczba ogniw i wszystkie parametry ładowania |
√ |
√ |
| 5.Tryb zasilania, 10-30V regulowane, 1-60A regulowane |
√ |
√ |
| 6.Skontaktuj się z BMS.Prąd ładowania kontrolowany przez Chargery BMS, zapobiegać napięciu komórki z przeładowania |
√ |
√ |
Specyfikacja
| Parametry wejściowe |
Wartość |
| Napęd nominalny |
AC110 / 220V |
| Dopuszczalne napięcie |
AC90 ~ 265V |
| Częstotliwość nominalna |
50/60Hz |
| Dopuszczalna częstotliwość |
47~63Hz |
| Maksymalny prąd RMS |
18A @90V, 7,5A @220V |
| Efektywność |
94% przy obciążeniu 65% i wejściu 220Vac |
| Aktywne PFC |
PF>0,99 przy 90VAC i 100% obciążenia; PF>0,97 przy 220VAC i 100% obciążenia |
| Parametry wyjściowe |
Wartość |
| Zakres napięcia jako SMPS |
10 ~ 30V zaprogramowane |
| Dokładność napięcia |
± 1% |
| Zakres prądu jako SMPS |
1 ~ 60A zaprogramowane |
| Aktualna dokładność |
± 1% |
| Napięcie ładowania |
10-30V regulowane |
| Prąd ładowania |
1-60A regulowane |
| Władza |
Maksymalnie 1500 W. |
| napięcie falowe |
150 mV |
Krzywa ładowania
Aby zapewnić maksymalne bezpieczeństwo baterii, przed ładowaniem ładowarka wykryje napięcie baterii i potwierdzi, że pasuje do ustawień. Jeśli nie pasuje, nie zaczynaj ładowania,Jeśli tak, ale bateria została wyładowana głęboko., więc ładowarka wstępnie ładować go, a następnie zacząć ładować w CC lub nie. niż ładowanie w CV, a następnie zatrzymać ładowanie automatycznie zgodnie z ustawieniem biegu końcowego, można ładować baterię do dowolnego poziomu SOC,Takie jak 90% lub 95% po prostu ustawić napięcie końcowe po prostuJeśli ustawisz, że start jest TAK, gdy napięcie baterii spadnie do 5% napięcia końcowego, uruchomi się ponownie, aby ładować się automatycznie.
Zastosowanie
Nasze ładowarki mają szeroki zakres zastosowań, w tym ładowanie baterii litowo-żelazowo-fosforowych, baterii litowo-jonowych, baterii poliestrowych litowych (LiPO i LiFe), baterii LTO i LiTo,Baterie NCM i LFPŁadowarka ta nadaje się do użytku w różnych urządzeniach i sprzęcie, w tym, ale nie ograniczając się do narzędzi elektrycznych, rowerów elektrycznych,motocykle elektryczne, elektryczne zamiatacze, elektryczne AGV, elektryczne skutery, jachty elektryczne, samochody do równowagi, AGV, wózki widłowe, drony, śmigłowce RC, łodzie RC, samochody RC, samoloty RC, UAV, wózki golfowe, deski surfowe,roboty, oraz systemy magazynowania energii.
- Wniosek z domu
- Akumulatory do rowerów elektrycznych, motocykli elektrycznych
- Akumulator do motocykli elektrycznych
- E-Car battey
- Akumulator pojazdu elektrycznego
- Bateria UAV
- Akumulator drona
Wtyczki prądu przemiennego i złącza prądu stałego
Wtyczka AC i złącza DC można dostosować, poniżej jest opcjonalnie, jeśli nie masz specjalnych wymagań, wyślemy Ci ogólny kabel AC ze standardowym wtyczką AC zgodnie z Twoim adresem wysyłki,i domyślny złącze jest XT90 męski, łącznik kobiecy XT90 jest wysyłany razem, więc można rozszerzyć kabel DC, aby pasować do złącza baterii, długość kabla DC powinna być mniejsza niż 1 metr, i 10AWG co najmniej.
Operacja
- Podłącz ładowarkę do gniazda prądu przemiennego 110/220V
- Podłącz baterię do ładowarki, potwierdź prawidłową biegunowość połączenia.
- Sprawdź odczyt napięcia na ekranie LCD, potwierdź, że jest on w pobliżu rzeczywistego napięcia baterii, jeśli różnica przekracza 2V, sprawdź połączenie baterii.
- Obróć przycisk, wybierz typ baterii
- Ustawić parametry ładowania, w tym liczbę komórek, prąd ładowania, prąd końcowy, napięcie końcowe itp.
- Naciśnij przycisk 3 sekundy, ładuj, ładuj.
- W każdej chwili, naciśnij przycisk "Nob" ponownie, zatrzymaj ładowanie.
- Po całkowitym naładowaniu wyświetli się "DONE" i sygnał będzie sygnalizowany przez 10 sekund.
.
Ochrona
| Rodzaj zabezpieczenia |
Progowa wartość/maksymalna wartość ochrony, działanie |
| Ochrona przed prądem |
Powyżej 2V, przestań ładować. |
| Pod ochroną napięcia |
Pod ustawieniem 2V po przedładowaniu, nie ładuj |
| Ochrona przed prądem |
Ustawienie ponad 2A, zatrzymać ładowanie |
| Ochrona mocy nadładowania |
Powyżej 1500 W, przestań ładować. |
| Ochrona przed nadciśnieniem |
Przesunięcie, zatrzymać ładowanie |
| Ochrona przed zwarciem |
zwarcie na wyjściu przez 1 sekundę |
| Przeciwkipka - ochrona przed uszkodzeniami |
Podłącz baterię do ładowarki, iskra nie występuje |
| Połączenie baterii w tył |
Kiedy bateria jest podłączona odwrotnie, nie wyświetla napięcia, nie ładuje się.
|
Ładowarka może komunikować się z BMS, jest dopasowana do BMS16T, lub BMS16P czyli systemu zarządzania baterią, może monitorować napięcie każdej komórki, napięcie baterii, prąd ładowania i rozładowania,temperaturę baterii i impedancję każdej komórki na akumulatorze 8S do 16S.
Połączenie zdalnego sterowania
Lista powiązanych ładowarek
| Model |
Typ akumulatora/liczba komórek |
Prąd ładowania |
Ładuj maksymalną moc. |
Dostosowane do BMS |
| C6050 |
5S-14S LiFe i inne |
1-55A |
3000 W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe i inne |
1-60A |
1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe i inne |
1-30A |
1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe i inne |
1-25A |
1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe i inne |
1-40A przy wejściu AC |
1500 W |
Prąd równowagi 1.2A lub 2A |
| 0.1-20A przy wejściu prądu stałego |
1500 W |
Rozładowanie przy 0,1-40A 100W |
Pakiet
- Podstawowa jednostka ładowarki: 1 sztuk
- Kabel zasilania: 1 sztuk
- Kobieta z łącznikiem XT-90: 1 sztuk
Częste pytania
Mogę prosić o próbkę ładowarki?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: 3-5 dni do przygotowania próbek, 5-10 dni roboczych do masowej produkcji.
P3: Czy macie jakiekolwiek ograniczenie MOQ dla zamówienia OEM?
A: Niski MOQ, dostępny jest 1 sztuk do kontroli próbki.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 3-5 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie na ładowarkę?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, potwierdzi pan próbki i złoży depozyt do formalnego zamówienia.
Po czwarte, zorganizujemy produkcję.
P. Czy można wydrukować moje logo na produkcie ładowarki?
O: Tak, proszę poinformować nas formalnie przed produkcją.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 2 lata gwarancji na nasze produkty.
P8: Jak radzić sobie z wadą?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe światła z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Dlaczego odczyt napięcia i prądu na LCD nie jest dokładny?
A: napięcie i prąd są kalibrowane przed wysyłką, w przeciwnym razie ładowarka nie działa, więc proszę sprawdzić połączenie przewodu wyjściowego, gdy odległość między SMPS a urządzeniem jest problemem,Proszę przedłużyć kabel AC NIE przedłużyć kabla DC (kabel wyjściowy). długość kabla wyjściowego o długości 1 metra (10AWG) sugeruje, że ponad 1 metr wpłynie na dokładność napięcia i prądu, zwłaszcza przy 60A 1500W.
Dlaczego nie ładujesz baterii?
Jeśli napięcie akumulatora na ekranie LCD jest ustawione, lub akumulator jest zbyt wyładowany, lub liczba komórek jest ustawiona nieprawidłowo, lub połączenie z akumulatorem jest uszkodzone, ładowarka nie ładuje się.Więc sprawdź połączenie baterii., najpierw potwierdź odczyt napięcia na LCD jest blisko prawdziwego napięcia akumulatora, jeśli nie ładowarka nie ładować, jeśli tak, proszę ustawić parametry ładowania, a następnie rozpocząć ładowanie.
Czy ładowarka może komunikować się z innymi markami BMS?
O: Tak, na ładowarce jest port sterujący, proszę o szczegóły.
Q12. jak zapobiec przeładowaniu komórki podczas ładowania?
A1: Wyposażony w system BMS, BMS odcina ładowanie poprzez odłączenie obwodu ładowania, np. odłączenie DCC, przekaźnika, SSR.
A2: dopasować do BMS ładowania, BMS sterowania prądem ładowania do zera.
Czy ładowarka może działać sama bez BMS?
A: tak, ale bateria może być przeładowana.
Czy ładowarka może monitorować napięcie każdej komórki?
Odpowiedź: Nie, ładowarka monitoruje całkowite napięcie akumulatora i prąd ładowania, nie może monitorować napięcia każdej komórki, więc bez BMS lub innej tablicy ochronnej akumulator jest niebezpieczny podczas ładowania.
Czy ładowarkę można sterować za pomocą urządzenia zewnętrznego?
A: Tak, zewnętrzne urządzenie może kontrolować prąd ładowania nawet odcięcie ładowania. jest to tylko dla wersji A.
Q16.Czy ładowarka jest kompatybilna z funkcją Plug and Play?
O:tak, jeśli ustawisz "Auto charge" na ON podczas ładowania i ładowania przez ponad 1 minutę, ładowarka zapamięta ustawienia.automatycznie ładuje się przy użyciu poprzednich ustawieńTryb ten nazywa się trybem ładowania AUTO, który działa jak zwykłe lub ogólne ładowarki.
