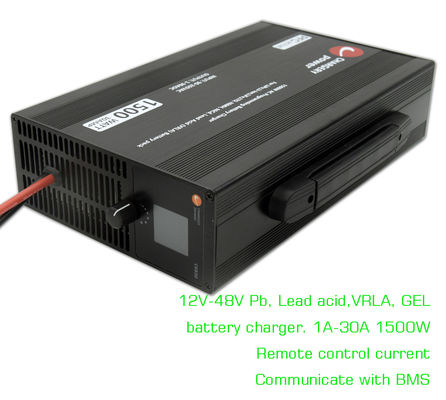

24V 36V 48V Pb VRLA ołowiano-kwaśny ładowarka akumulatora SMPS do roweru elektrycznego motocykla elektrycznego 1A do 30A regulowane
Ładowarka akumulatora C6830B jest niezawodnym i wysokiej jakości rozwiązaniem do ładowania, zaprojektowanym specjalnie dla systemów akumulatorów w pojazdach elektrycznych.Z możliwością ładowania do 16S baterii litowych przy 30A i 1500W przy AC90V~265V,
Tryb pracy
| Tryb pracy |
Opis |
Rodzaj akumulatora |
| obciążenie |
użytkownik musi wybrać typ baterii, ustawić liczbę komórek, prąd ładowania, prąd końcowy, napięcie końcowe na komórkę, ponowne uruchomienie ładowania i ładowanie automatyczne, 5-fazowe ładowanie baterii do dowolnego SOC |
LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/kwas ołowiowy/VRLA |
| Wznowienie ładowania |
włączyć Start Charge, gdy napięcie akumulatora spadnie do 5%, ładowanie rozpocznie się ponownie |
| Automatyczne ładowanie |
aktywuj Auto Charge, nie trzeba nadawać nic, gdy bateria podłączyć do ładowarki, ładowarka zacznie ładować zgodnie z ustawień automatycznie |
| Opłata zdalnego sterowania |
prąd ładowania, uruchomienia lub zatrzymania zewnętrznego urządzenia sterującego |
| zasilacz |
może być ustawione jako SMPS, PSU, napięcie wyjściowe i prąd |
nie podłączaj żadnej baterii do ładowarki |
Dostępne są dwa modele
| Opis funkcji |
Modelowy |
| C6830A |
C6830B |
| 1.Zdalne sterowanieprąd ładowania przez urządzenie zewnętrzne. |
√ |
|
| 2. automatyczne ładowanie (Samoładowanietryb) po podłączeniu do źródła prądu przemiennego i baterii do ładowarki |
|
√ |
| 3.Wznowienie ładowaniagdy napięcie akumulatora spada o 5-10% |
|
√ |
| 4.Zazwyczajne ładowanietryb, typ akumulatora, liczba ogniw i wszystkie parametry ładowania |
√ |
√ |
| 5.Tryb zasilania, 10-60V regulowane, 5-30A regulowane |
√ |
√ |
| 6.Skontaktuj się z BMS.Prąd ładowania kontrolowany przez Chargery BMS, zapobiegać napięciu komórki z przeładowania |
√ |
√ |
Specyfikacja
| Parametry wejściowe |
Wartość |
| Napęd nominalny |
AC110 / 220V |
| Dopuszczalne napięcie |
AC90 ~ 265V |
| Częstotliwość nominalna |
50/60Hz |
| Dopuszczalna częstotliwość |
47~63Hz |
| Maksymalny prąd RMS |
18A @90V, 7,5A @220V |
| Efektywność |
94% przy obciążeniu 65% i wejściu 220Vac |

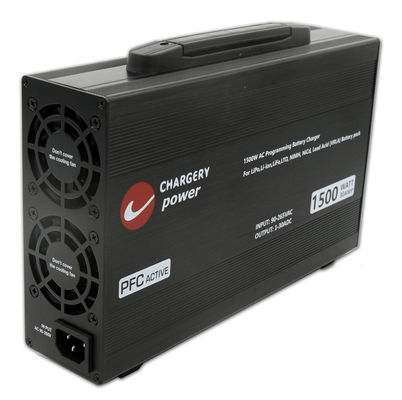

| Aktywne PFC |
PF>0,99 przy 90VAC i 100% obciążenia; PF>0,97 przy 220VAC i 100% obciążenia |
| Parametry wyjściowe |
Wartość |
| Dokładność napięcia |
± 1% |
| Aktualna dokładność |
± 1% |
| Napięcie ładowania |
12V 24V 36V 48V akumulator ołowio-kwaśny do wyboru |
| Prąd ładowania |
1-30A regulowane |
| Władza |
Maksymalnie 1500 W. |
| napięcie falowe |
150 mV |
Zastosowanie
- Wniosek z domu
- Akumulatory do rowerów elektrycznych, motocykli elektrycznych
- Akumulator do motocykli elektrycznych
- E-Car battey
- Akumulator pojazdu elektrycznego
- Bateria UAV
- Akumulator drona
Operacja
- Podłącz ładowarkę do gniazda prądu przemiennego 110/220V
- Podłącz baterię do ładowarki, potwierdź prawidłową biegunowość połączenia.
- Sprawdź odczyt napięcia na ekranie LCD, potwierdź, że jest on w pobliżu rzeczywistego napięcia baterii, jeśli różnica przekracza 2V, sprawdź połączenie baterii.

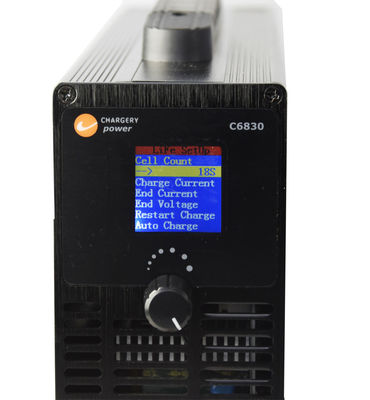

- Obróć przycisk, wybierz typ baterii
- Ustawić parametry ładowania, w tym liczbę komórek, prąd ładowania, prąd końcowy, napięcie końcowe itp.
- Naciśnij przycisk 3 sekundy, ładuj, ładuj.
- W każdej chwili, naciśnij przycisk "Nob" ponownie, zatrzymaj ładowanie.
- Po całkowitym naładowaniu wyświetli się "DONE" i sygnał będzie sygnalizowany przez 10 sekund.
Ochrona
| Rodzaj zabezpieczenia |
Progowa wartość/maksymalna wartość ochrony, działanie |
| Ochrona przed prądem |
Powyżej 2V, przestań ładować. |
| Pod ochroną napięcia |
Pod ustawieniem 2V po przedładowaniu, nie ładuj |
| Ochrona przed prądem |
Ustawienie ponad 2A, zatrzymać ładowanie |
| Ochrona mocy nadładowania |
Powyżej 1500 W, przestań ładować. |
| Ochrona przed nadciśnieniem |
Przesunięcie, zatrzymać ładowanie |
| Ochrona przed zwarciem |
zwarcie na wyjściu przez 1 sekundę |
| Przeciwkipka - ochrona przed uszkodzeniami |
Podłącz baterię do ładowarki, iskra nie występuje |
| Połączenie baterii w tył |
Kiedy bateria jest podłączona odwrotnie, nie wyświetla napięcia, nie ładuje się.
|
Wtyczki prądu przemiennego i złącza prądu stałego
Wtyczka AC i złącza DC można dostosować, poniżej jest opcjonalnie, jeśli nie masz specjalnych wymagań, wyślemy Ci ogólny kabel AC ze standardowym wtyczką AC zgodnie z Twoim adresem wysyłki,i domyślny złącze jest XT90 męski, żeński złącze XT90 jest wysyłane razem, więc można rozszerzyć kabel DC do dopasowania do złącza baterii, długość kabla DC powinien być mniejszy niż 1 metr, i 14AWG co najmniej.
Pakiet
- Podstawowa jednostka ładowarki: 1 sztuk
- Kabel zasilania: 1 sztuk
- Kobieta z łącznikiem XT-90: 1 sztuk
Lista powiązanych ładowarek
| Model |
Typ akumulatora/liczba komórek |
Prąd ładowania |
Ładuj maksymalną moc. |
Dostosowane do BMS |
| C6050 |
5S-14S LiFe i inne |
1-55A |
3000 W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe i inne |
1-60A |
1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe i inne |
1-30A |
1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe i inne |
1-25A |
1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe i inne |
1-40A przy wejściu AC |
1500 W |
Prąd równowagi 1.2A lub 2A |
| 0.1-20A przy wejściu prądu stałego |
1500 W |
Rozładowanie przy 0,1-40A 100W
|
Częste pytania
Mogę prosić o próbkę ładowarki?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: 3-5 dni do przygotowania próbek, 5-10 dni roboczych do masowej produkcji.
P3: Czy macie jakiekolwiek ograniczenie MOQ dla zamówienia OEM?
A: Niski MOQ, dostępny jest 1 sztuk do kontroli próbki.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 3-5 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie na ładowarkę?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, potwierdzi pan próbki i złoży depozyt do formalnego zamówienia.
Po czwarte, zorganizujemy produkcję.
P. Czy można wydrukować moje logo na produkcie ładowarki?
O: Tak, proszę poinformować nas formalnie przed produkcją.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 2 lata gwarancji na nasze produkty.
P8: Jak radzić sobie z wadą?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe światła z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Dlaczego odczyt napięcia i prądu na LCD nie jest dokładny?
A: napięcie i prąd są kalibrowane przed wysyłką, w przeciwnym razie ładowarka nie działa, więc proszę sprawdzić połączenie przewodu wyjściowego, gdy odległość między SMPS a urządzeniem jest problemem,Proszę przedłużyć kabel AC NIE przedłużyć kabla DC (kabel wyjściowy). długość kabla wyjściowego o długości 1 metra (10AWG) sugeruje, że ponad 1 metr wpłynie na dokładność napięcia i prądu, zwłaszcza przy 30A 1500W.
Dlaczego nie ładujesz baterii?
Jeśli napięcie akumulatora na ekranie LCD jest ustawione, lub akumulator jest zbyt wyładowany, lub liczba komórek jest ustawiona nieprawidłowo, lub połączenie z akumulatorem jest uszkodzone, ładowarka nie ładuje się.Więc sprawdź połączenie baterii., najpierw potwierdź odczyt napięcia na LCD jest blisko prawdziwego napięcia akumulatora, jeśli nie ładowarka nie ładować, jeśli tak, proszę ustawić parametry ładowania, a następnie rozpocząć ładowanie.
Czy ładowarka może komunikować się z innymi markami BMS?
O: Tak, na ładowarce jest port sterujący, proszę o szczegóły.
Q12. jak zapobiec przeładowaniu komórki podczas ładowania?
A1: Wyposażony w system BMS, BMS odcina ładowanie poprzez odłączenie obwodu ładowania, np. odłączenie DCC, przekaźnika, SSR.
A2: dopasować do BMS ładowania, BMS sterowania prądem ładowania do zera.
Czy ładowarka może działać sama bez BMS?
A: tak, ale bateria może być przeładowana.
Czy ładowarka może monitorować napięcie każdej komórki?
Odpowiedź: Nie, ładowarka monitoruje całkowite napięcie akumulatora i prąd ładowania, nie może monitorować napięcia każdej komórki, więc bez BMS lub innej tablicy ochronnej akumulator jest niebezpieczny podczas ładowania.
Czy ładowarkę można sterować za pomocą urządzenia zewnętrznego?
A: Tak, zewnętrzne urządzenie może kontrolować prąd ładowania nawet odcięcie ładowania. jest to tylko dla wersji A.
Q16.Czy ładowarka jest kompatybilna z funkcją Plug and Play?
O:tak, jeśli ustawisz "Auto charge" na ON podczas ładowania i ładowania przez ponad 1 minutę, ładowarka zapamięta ustawienia.automatycznie ładuje się przy użyciu poprzednich ustawieńTryb ten nazywa się trybem ładowania AUTO, który działa jak zwykłe lub ogólne ładowarki.
Zalety przedsiębiorstwa
Dwie podstawowe technologie
Ładowarka i źródło zasilania o dużej mocy i wysokiej wydajności wykorzystują ZVS/ZCS iSynchroniczna korektaaby osiągnąć 94%wysoka wydajnośćMCU kontroluje napięcie wyjściowe i prąd, umożliwiając wszystkimparametry ładowania/być zaprogramowanym.
BMS ma wysoką dokładność i mierzy napięcie ogniwa, prąd ładowania i rozładowania oraz temperaturę baterii za pomocą 12-bitowego lub 16-bitowego ADC.
Ładowanie BMS i ładowarka komunikują się ze sobą, eliminując konieczność odcięcia ładowania za pośrednictwem Open DCC lub przekaźnika.czas ładowaniaa takżewydłuża żywotność baterii, bez konieczności instalowania DCC lub przekaźnika w celu odcięcia ładowania, gdy komórka osiągnie najwyższe napięcie.
Profil przewoźnika
CHARGERY jest firmą, która jest niemal unikalna na rynku UAV (model RC, duże drony) i EV (e-bike, e-motor, e-scooter).
Od 2006 r. koncentrujemy się na opracowywaniu ładowarek o dużej mocy (do 60A 3000W),ładowarki równowagi(wprowadzenie prądu bieżącego, wprowadzenie prądu stałego i podwójne wprowadzenie prądu bieżącego i prądu bieżącego) oraz jednostki BMS o mocy 800A dla baterii LiPo/LiFe/LiTO o pojemności do 24 S.
Ładowarki do ładowania mogą ładować dowolny rodzaj akumulatora chemicznego, w tym LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD i Pb (ołowiu kwasu, akumulator VRLA).prąd ładowania,napięcie końcowe, orazprąd końcowyWszystkie mogą być zaprogramowane, a ładowarki są wyposażone w urządzenia antysparki iochrona odwrotnej biegunowościgdy akumulatory wysokonapięciowe są podłączone do ładowarki lub falownika/ładowarki.
Jednostki BMS do ładowania mogą obsługiwać do 800A ładowania iprąd rozładowy, ze specjalnie zaprojektowanymKontaktor prądu stałego(DCC), który obejmuje obwód tłumiący nadpięcie.
