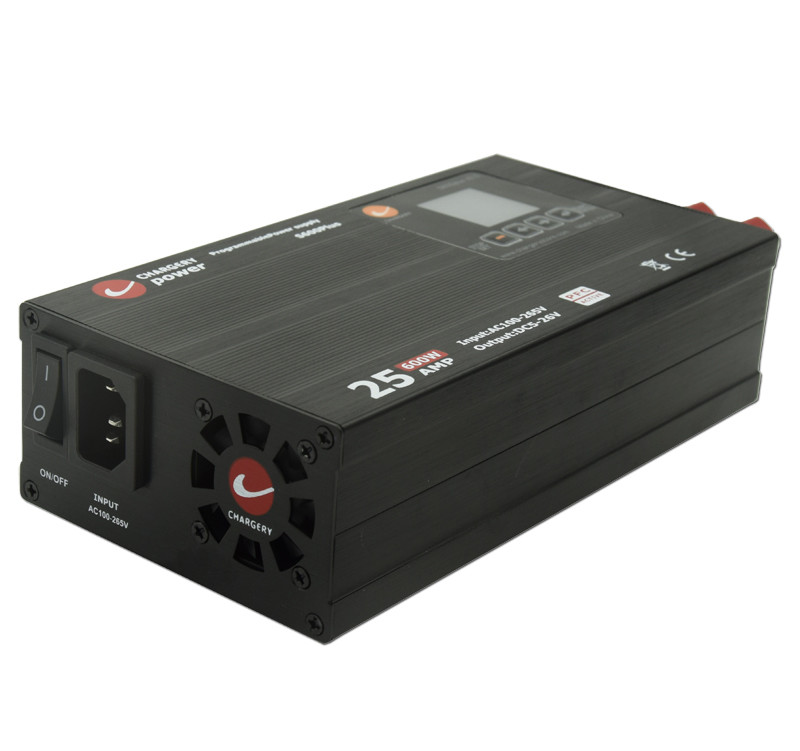

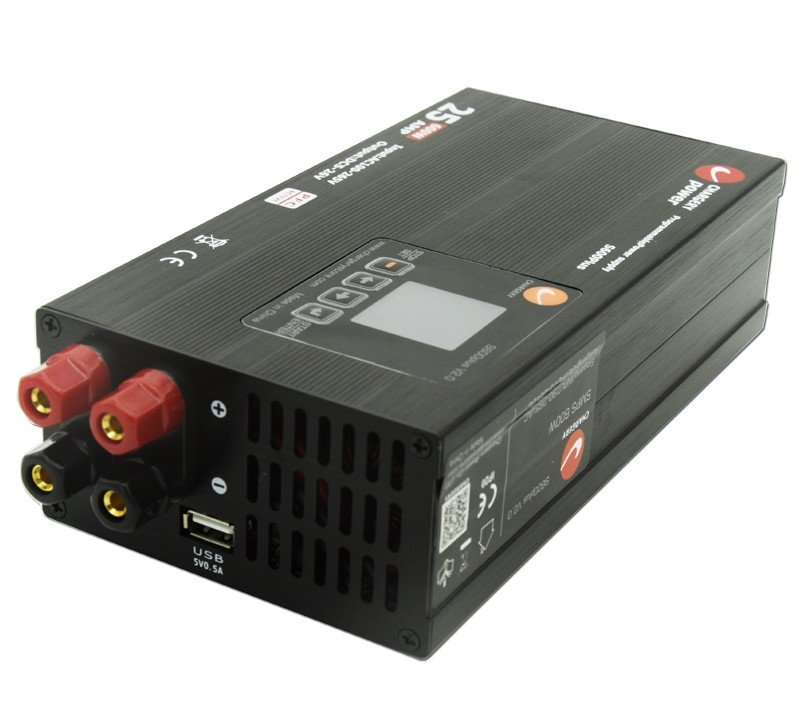

24V 600W regulowany napięcie prądu Przełącznik zasilający Kompaktny 68mm Niski hałas SMPS 25A 24V
SMPS jest zasilaniem zaprogramowanym na PFC, które jest w stanie dostarczać moc wyjściową 25A przy 5V-26V i 600W przy AC90V ~ 265V, wszystko w kompaktowym rozmiarze.SMPS wykorzystuje innowacyjne technologie do osiągnięcia wydajności do 91%Jest kompaktowy w konstrukcji, ma zaledwie 55 mm i działa z niskim poziomem hałasu, dzięki wentylatorowi chłodzącemu, który jest regulowany temperaturą.
Zapewnienie zasilania jest najwcześniejszym i najpopularniejszym na rynku RC. może zasilać większość ładowarki RC, ładowarki równowagi.
Cechy
- - Nie.Inteligentne sterowanie napięciem wyjściowym i prądem przez mikroprocesor, 100% kalibracja przed dostarczeniem
- Wyjście kolorowego wyświetlacza LCD TFT napięcie, prąd, moc i temperatura wewnętrzna w czasie.
- Wszystkie ładowarki RC mogą być podłączone do zasilania, łatwe w obsłudze.
- Jedno ładowarkę lub maksymalnie 4 ładowarki można podłączyć do zasilania jednocześnie.
- Na zasilaniu LCD, prąd, napięcie, temperatura wewnętrzna i moc mogą być wyświetlane, moc musi być większa niż moc ładowania
Specyfikacja
| Parametry wejściowe |
Wartość |
| Napęd nominalny |
AC110 / 220V |
| Dopuszczalne napięcie |
AC90 ~ 265V |
| Częstotliwość nominalna |
50/60Hz |
| Dopuszczalna częstotliwość |
47~63Hz |
| Maksymalny prąd RMS |
8A @90V, 3.3A @220V |
| Efektywność |
91% przy obciążeniu 60% i wejściu 220Vac |
| Aktywne PFC |
PF>0,99 przy 90VAC i 100% obciążenia; PF>0,97 przy 220VAC i 100% obciążenia |
| Parametry wyjściowe |
Wartość |
| Zakres podwójnego napięcia |
5 ~ 26V zaprogramowane i wyjście z portu USB 5,0V 500mA |
| Dokładność napięcia |
± 1% |
| Aktualna dokładność |
± 1% |
| napięcie falowe |
200 mV |
| Zakres prądu |
Maksymalnie 25A. |
| Władza |
Maksymalnie 600 W. |
Zastosowanie
- Wniosek z domu
- Ładowarka prądu stałego 12-24 V, ładowarka równowagi w trybie RC
- Ładowarka baterii drona.
Operacja
- Podłącz SMPS do gniazda prądu przenośnego 110/220V
- Włącz przełącznik zasilania
- Ustawić napięcie wyjściowe, naciskając przycisk WSTUP lub DOWN.
- Naciśnij przycisk SET przez 3 sekundy, wybierz maksymalne ustawienie prądu, naciśnij przycisk UP i DOWN, aby ustawić maksymalny prąd wyjściowy.
- Naciśnij przycisk START przez 3 sekundy, SMPS się uruchomi, LCD wyświetli napięcie i prąd.
- Podłącz odpowiednie urządzenie do SMPS, napięcie wejściowe urządzenia musi wynosić od 5V do 24V.
- W trakcie pracy łatwo regulować napięcie poprzez ponowne naciśnięcie przycisku WZŁA lub DOŁA.

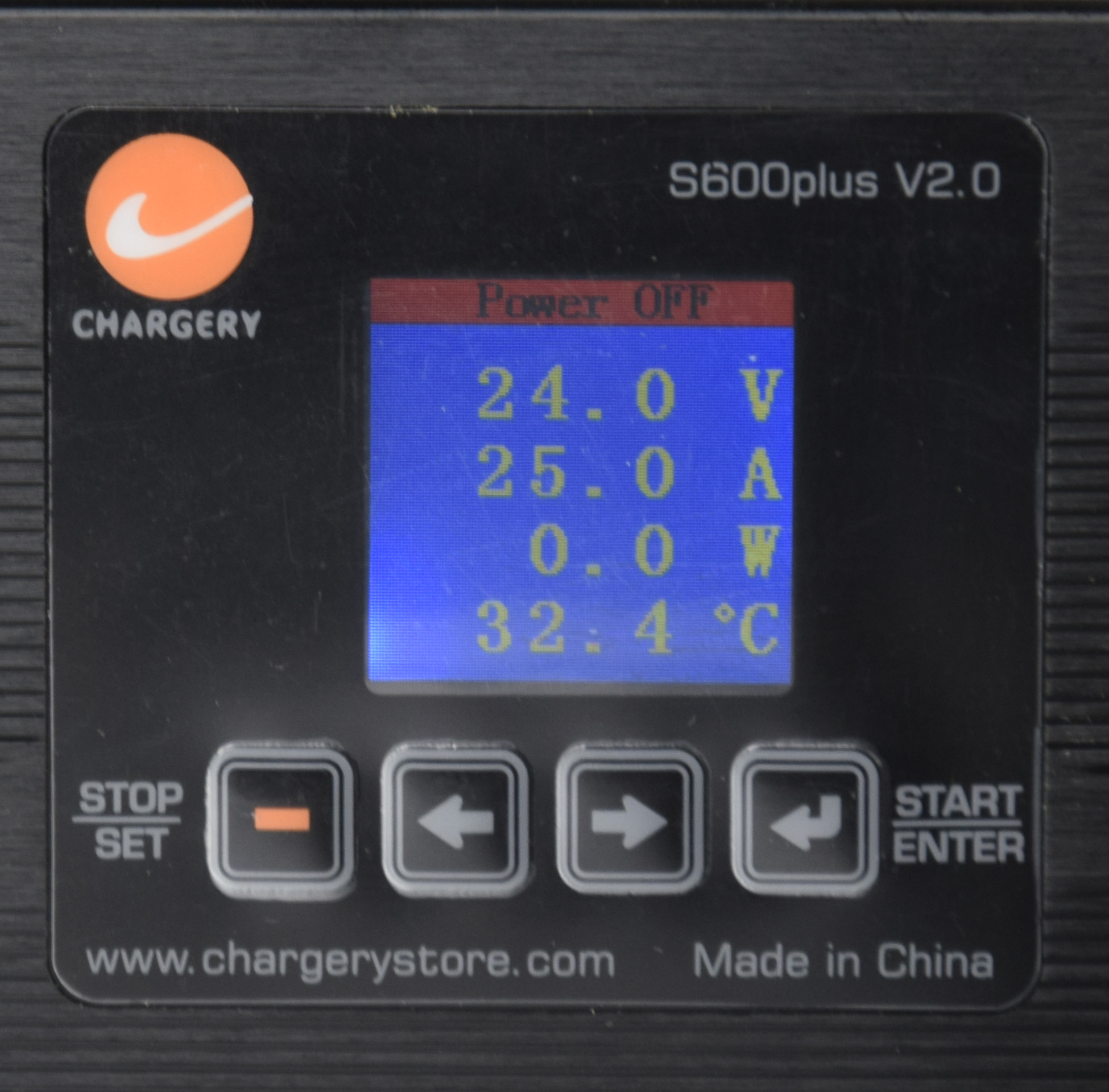

Interfejs operacyjny
| Ustawienie programu |
Włącz po naciśnięciu przycisku START |
 |
|
Wiadomość o błędzie
| Informacje o błędach |
Opis |
Wyświetlacz |
| Nad napięcie |
napięcie wyjściowe powyżej 2V wartości ustawienia przez 2 sekundy, S600PLUS wyłącza się automatycznie i włącza się ręcznie |
Na stronie wyłączenia mocy wyświetlany jest napięcie OVER |
| Przejście prądu |
Prąd wyjściowy powyżej 2A ustawienia przez 2 sekundy, S600PLUS wyłączyć automatycznie i włączyć ręcznie |
Na wyłączonej stronie zasilania wyświetlany jest OVER CURRENT. |
| Powyżej temperatury |
Temperatura zlewu ciepła powyżej 100°C przez 2 sekundy, S600PLUS wyłączyć automatycznie i włączyć automatycznie |
Na wyłączonej stronie mocy wyświetlany jest OVER TEMPERATURE. |
| Krótki obieg |
Napięcie wyjściowe jest poniżej 4V przez 2 sekundy i 3 razy wielokrotnie, S600plus wyłączyć automatycznie i włączyć ręcznie |
Na stronie wyłączonej, wyświetlony jest KRÓTKOŁOM |
Aktywne PFC
Pakiet
- S600plus podstawowa jednostka: 1 sztuk
- Kabel zasilania: 1 sztuk
- Przetwarzanie: 1 sztuk
| Model |
Napięcie wyjściowe |
Prąd wyjściowy |
Maksymalna moc |
Wyświetlacz |
| S400 V3.0 |
10V-30V |
13.5A maks. |
400 W |
Cyfrowe diody LED |
| S600PLUS V2.0 |
5-26V |
1-25A regulowane |
600 W |
LCD kolorowy |
| S1200 V3.0 |
12V-24V |
Maksymalnie 50A. |
1200 W |
Cyfrowe diody LED |
| S1500 V3.0 |
10V-30V |
1-60A regulowane |
1500 W |
LCD kolorowy
|
Profil przewoźnika
CHARGERY jest niemal unikalną firmą na rynku UAV (RC model, duże drony) i EV (e-bike, e-motocykl, e-scooter), opracowaliśmy jednocześnie ładowarkę AC o wysokiej mocy i BMS.
Od 2006 r. koncentrujemy się na opracowywaniu ładowarki o dużej mocy (do 60A 3000W), ładowarki równoważnej (wprowadzenie AC, wprowadzenie DC i podwójne wejście AC / DC) oraz 800A BMS do 24S LiPo / LiFe / LiTO baterii.
Ładowarka do ładowania może ładować dowolne baterie chemiczne, w tym LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD i Pb (ołowianowa kwasy, bateria VRLA), liczbę komórek, prąd ładowania,napięcie końcowe i prąd końcowy można zaprogramować. i zrozumiećochronę przed iskry i odwrotną biegunowość, gdy akumulator wysokiego napięcia jest podłączony do ładowarki lub falownika (ładowarki).
Ładowanie BMS może obsłużyć do 800A ładowania i rozładowania prądu, specjalnie zaprojektowane DCC (kontaktor prądu stałego) jest wbudowany w napięcieUkładu tłumiącego.
Częste pytania
Czy mogę prosić o zamówienie próbki dla SMPS?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: 3-5 dni do przygotowania próbek, 5-10 dni roboczych do masowej produkcji.
P3: Czy macie jakiekolwiek ograniczenie MOQ dla zamówienia OEM?
A: Niski MOQ, dostępny jest 1 sztuk do kontroli próbki.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 3-5 dni. Wysyłka lotnicza i morska również opcjonalna.
P5. Jak postępować z nakazem SMPS?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, potwierdzi pan próbki i złoży depozyt do formalnego zamówienia.
Po czwarte, zorganizujemy produkcję.
P. Czy można wydrukować moje logo na produkcie SMPS?
O: Tak, proszę poinformować nas formalnie przed produkcją.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 2 lata gwarancji na nasze produkty.
P8: Jak radzić sobie z wadą?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe światła z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Dlaczego odczyt napięcia i prądu na LCD nie jest dokładny?
A: napięcie i prąd są kalibrowane przed wysyłką, w przeciwnym razie SMPS nie działa, więc proszę sprawdzić połączenie przewodu wyjściowego, gdy odległość między SMPS a urządzeniem jest problemem,Proszę przedłużyć kabel AC NIE przedłużyć kabla DC (kabel wyjściowy). długość kabla wyjściowego o długości 1 metra (14AWG) sugeruje, że ponad 1 metr wpłynie na dokładność napięcia i prądu w 25A.
