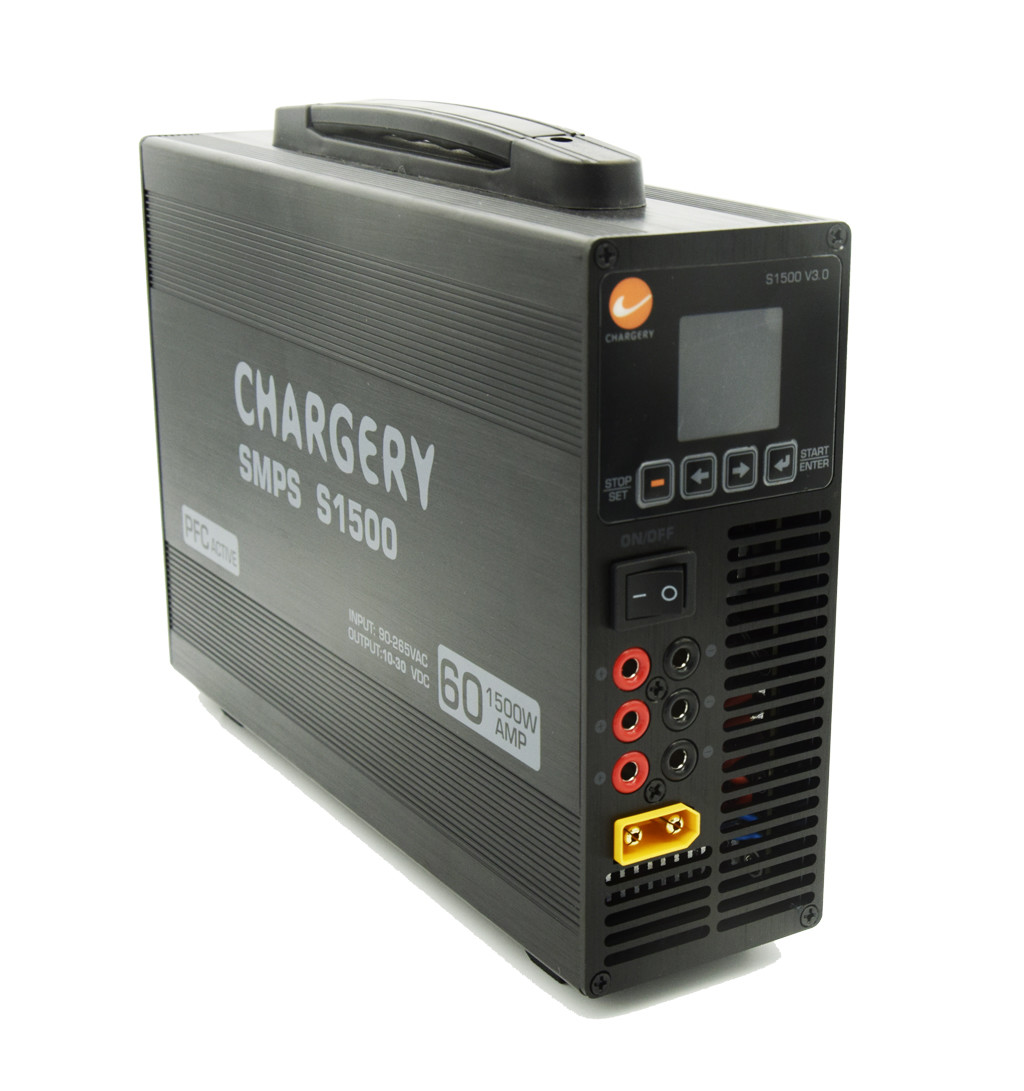

24V 1500W regulowany napięcie prądu Przełącznik zasilający Kompaktny 68mm Niski hałas SMPS 60A 30V
S1500 jest SMPS zaprogramowanym na PFC, który jest w stanie dostarczać moc wyjściową 60A przy 10V-30V i 1500W przy AC90V ~ 265V, wszystko w kompaktowym rozmiarze.W SMPS zastosowano innowacyjne technologie, dzięki czemu osiąga do 94% wydajności przy utrzymaniu temperatury poniżej 80°C. Jego konstrukcja jest kompaktowa i ma zaledwie 68 mm,i działa z niskim poziomem hałasu dzięki wentylatorowi chłodzącemu sterowanemu temperaturąPrzed wysyłką należy skalibrować napięcie i prąd wyjściowy każdego SMPS, aby zapewnić ich dokładność.
Cechy
- Inteligentne sterowanie napięciem wyjściowym i prądem przez mikroprocesor, 100% kalibracja przed dostarczeniem
- Niskie zużycie energii (mniej niż 1 W) w trybie jałowym i w trybie czuwania
- Do 94% efektywności konwersji, tylko 68 mm.

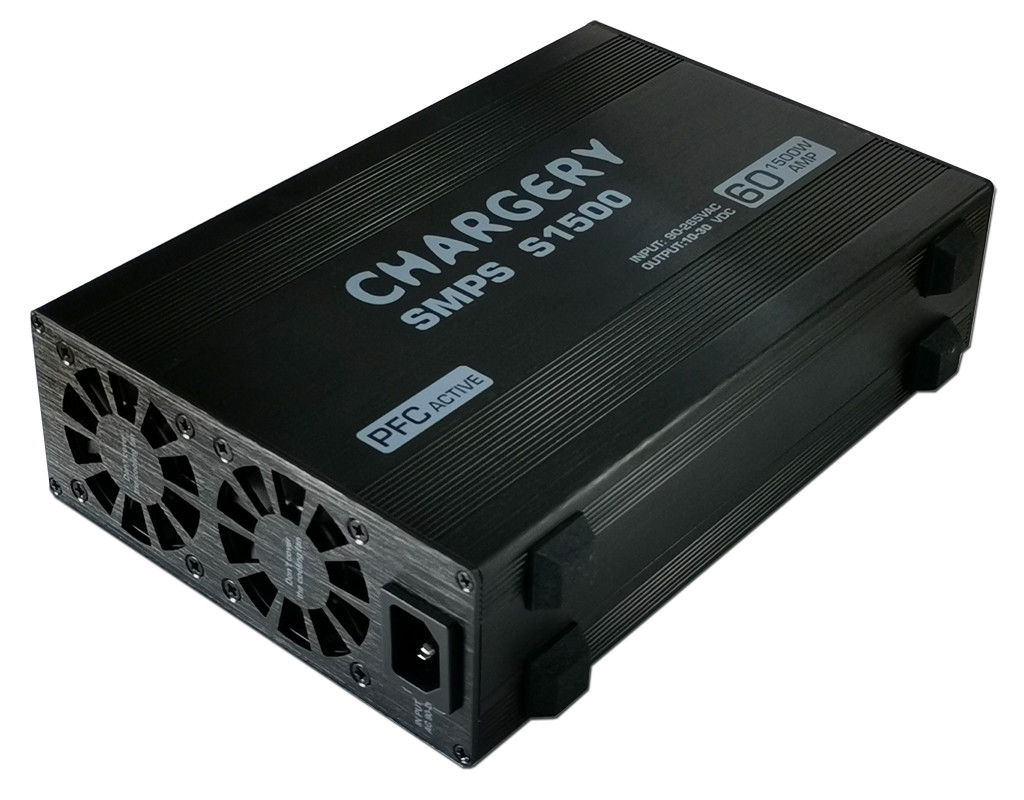

- Niski poziom hałasu 2 Inteligentne wentylatory chłodzące włączone i automatycznie regulujące prędkość przy temperaturze
- 4 wyjścia mogą zrobić więcej ładowarek jednocześnie, 3 pary 4.0mm złoty złącze do 20A każdy
- wyjście, jeden złoty złącze 4,5 mm (XT-90) do 60A
Specyfikacja
| Parametry wejściowe |
Wartość |
| Napęd nominalny |
AC110 / 220V |
| Dopuszczalne napięcie |
AC90 ~ 265V |
| Częstotliwość nominalna |
50/60Hz |
| Dopuszczalna częstotliwość |
47~63Hz |
| Maksymalny prąd RMS |
18A @90V, 7,5A @220V |
| Efektywność |
94% przy obciążeniu 65% i wejściu 220Vac |
| Aktywne PFC |
PF>0,99 przy 90VAC i 100% obciążenia; PF>0,97 przy 220VAC i 100% obciążenia |
| Parametry wyjściowe |
Wartość |
| Zakres napięcia |
10 ~ 30V zaprogramowane |
| Dokładność napięcia |
± 1% |
| Aktualna dokładność |
± 1% |
| napięcie falowe |
150 mV |
| Zakres prądu |
1 ~ 60A zaprogramowane |
| Władza |
Maksymalnie 1500 W. |
Zastosowanie
- Wniosek z domu
- Ładowarka prądu stałego 10-30V, ładowarka równowagi dla modelu RC
- Ładowarka baterii drona.
Zalety
Dwie podstawowe technologie
Wysokiej mocy i wysokiej wydajności ładowarki i zasilania przyjąćZVS/ZCS i Synchronous Rectification realizują 94% wysokiej wydajności, napięcie wyjściowe i sterowanie prądem przez MCU sprawiają, że wszystkie parametry ładowania mogą być programowane.
Wysokiej dokładności BMS przyjmuje 12-bitowy lub 16-bitowy ADC mierzący napięcie komórki, prąd ładowania i rozładowania oraz temperaturę baterii.
Ładowanie BMS i ładowarka komunikują się ze sobą, unikają odcięcia ładowania przez Open DCC lub przekaźnik, ta funkcja może zaoszczędzić czas ładowania i wydłużyć żywotność baterii,w tym samym czasie nie trzeba instalować DCC lub przekaźnik do odcięcia ładowania, gdy każda komórka osiągnąć najwyższe napięcie.
Profil przewoźnika
CHARGERY jest niemal unikalną firmą na rynku UAV (RC model, duże drony) i EV (e-bike, e-motocykl, e-scooter), opracowaliśmy jednocześnie ładowarkę AC o wysokiej mocy i BMS.
Od 2006 r. koncentrujemy się na opracowywaniu ładowarki o dużej mocy (do 60A 3000W), ładowarki równoważnej (wprowadzenie AC, wprowadzenie DC i podwójne wejście AC / DC) oraz 800A BMS do 24S LiPo / LiFe / LiTO baterii.
Ładowarka do ładowania może ładować dowolne baterie chemiczne, w tym LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD i Pb (ołowianowa kwasy, bateria VRLA), liczbę komórek, prąd ładowania,napięcie końcowe i prąd końcowy można zaprogramować. i zrozumiećochronę przed iskry i odwrotną biegunowość, gdy akumulator wysokiego napięcia jest podłączony do ładowarki lub falownika (ładowarki).
Ładowanie BMS może obsłużyć do 800A ładowania i rozładowania prądu, specjalnie zaprojektowane DCC (kontaktor prądu stałego) jest wbudowany w napięcieUkładu tłumiącego.
Operacja
- Podłącz SMPS do gniazda prądu przenośnego 110/220V
- Włącz przełącznik zasilania
- Ustawić napięcie wyjściowe, naciskając przycisk WSTUP lub DOWN.
- Naciśnij przycisk SET przez 3 sekundy, wybierz maksymalne ustawienie prądu, naciśnij przycisk UP i DOWN ustawić maksymalny prąd wyjściowy. naciśnij SET stop.
- Naciśnij przycisk START przez 3 sekundy, SMPS się uruchomi, LCD wyświetli napięcie i prąd, moc i temperaturę.
- Podłącz odpowiednie urządzenie do SMPS, napięcie wejściowe urządzenia musi wynosić od 10 V do 30 V.
- W trakcie pracy łatwo regulować napięcie poprzez ponowne naciśnięcie przycisku WZŁA lub DOŁA.
- Naciśnij przycisk STOP SMPS zakończy wyjście, ale LCD będzie nadal włączony, zużycie energii będzie poniżej 1 W, wyłącz przełącznik zasilania, LCD będzie wyłączony.
Interfejs operacyjny
| Ustawienie programu |
Włącz po naciśnięciu przycisku START |
 |
|
Aktywne PFC
Efektywność
Pakiet
- S1500 Jednostka podstawowa: 1 sztuk
- Kabel zasilania: 1 sztuk
- Przetwarzanie: 1 sztuk
- Kobieta z łącznikiem XT-90: 1 sztuk
| Model |
Napięcie wyjściowe |
Prąd wyjściowy |
Maksymalna moc |
Wyświetlacz |
| S400 V3.0 |
10V-30V |
13.5A maks. |
400 W |
Cyfrowe diody LED |
| S600PLUS V2.0 |
5-26V |
1-25A regulowane |
600 W |
LCD kolorowy |
| S1200 V3.0 |
12V-24V |
Maksymalnie 50A. |
1200 W |
Cyfrowe diody LED |
| S1500 V3.0 |
10V-30V |
1-60A regulowane |
1500 W |
LCD kolorowy
|
Częste pytania
Czy mogę prosić o zamówienie próbki dla SMPS?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: 3-5 dni do przygotowania próbek, 5-10 dni roboczych do masowej produkcji.
P3: Czy macie jakiekolwiek ograniczenie MOQ dla zamówienia OEM?
A: Niski MOQ, dostępny jest 1 sztuk do kontroli próbki.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 3-5 dni. Wysyłka lotnicza i morska również opcjonalna.
P5. Jak postępować z nakazem SMPS?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, potwierdzi pan próbki i złoży depozyt do formalnego zamówienia.
Po czwarte, zorganizujemy produkcję.
P. Czy można wydrukować moje logo na produkcie SMPS?
O: Tak, proszę poinformować nas formalnie przed produkcją.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 2 lata gwarancji na nasze produkty.
P8: Jak radzić sobie z wadą?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe światła z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Dlaczego odczyt napięcia i prądu na LCD nie jest dokładny?
A: napięcie i prąd są kalibrowane przed wysyłką, w przeciwnym razie SMPS nie działa, więc proszę sprawdzić połączenie przewodu wyjściowego, gdy odległość między SMPS a urządzeniem jest problemem,Proszę przedłużyć kabel AC NIE przedłużyć kabla DC (kabel wyjściowy). długość kabla wyjściowego o długości 1 metra (10AWG) sugeruje, że ponad 1 metr wpłynie na dokładność napięcia i prądu, zwłaszcza przy 60A.
