30V 400W regulowany napięcie prądu Przełącznik zasilający Kompaktny 55mm Niski hałas SMPS 13,5A 30V
S400 jest SMPS zaprogramowanym na PFC, który może dostarczać moc wyjściową 13,5A przy 10V-30V i 400W przy AC90V~265V, wszystko w kompaktowym rozmiarze.umożliwiające osiągnięcie do 92% wydajności przy utrzymaniu temperatury poniżej 95°CJego konstrukcja jest kompaktowa, ma zaledwie 55 mm i działa z niskim poziomem hałasu dzięki wentylatorowi chłodzącemu regulowanemu temperaturą.
Cechy
- Aktywne PFC
- Klimatyzator100-240Vwykorzystanie na całym świecie
- Do92%wydajności konwersji
- Programowanie napięcia wyjściowego od 10 do 30 V, odpowiednie dla większej liczby ładowarek RC

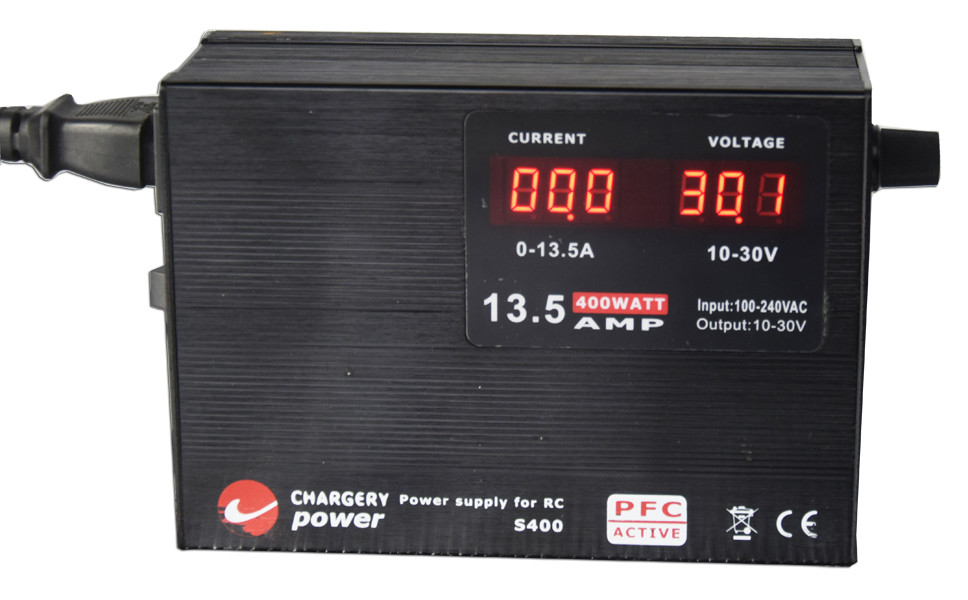

- Prąd i napięcie wyjściowe cyfrowego wyświetlacza LED
- Opieka przed prądem, napięciem, obciążeniem i temperaturą i automatyczne wznowienie
- Ochrona przed zwarciem na wyjściu, bezpieczniejsza i bardziej niezawodna
- Inteligentne wentylatory chłodzące włączane w temperaturze powyżej 45°C i zwiększające prędkość wraz ze wzrostem temperatury.
- Synchroniczne wyprostowanie zapewnić wysoką wydajność i mniejsze rozmiary
- Złącze wyjściowe XT60 i wyposażenie z płytą adaptera z wielokrotnymi złączami
- Przystępna cena
Specyfikacja
| Parametry wejściowe |
Wartość |
| Napęd nominalny |
AC110 / 220V |
| Dopuszczalne napięcie |
AC90 ~ 265V |
| Częstotliwość nominalna |
50/60Hz |
| Dopuszczalna częstotliwość |
47~63Hz |
| Maksymalny prąd RMS |
4.5A @90V, 2.0A @220V |
| Efektywność |
92% przy obciążeniu 100% i wejściu 220Vac |
| Aktywne PFC |
PF>0,99 przy 90VAC i 100% obciążenia; PF>0,97 przy 220VAC i 100% obciążenia |
| Parametry wyjściowe |
Wartość |
| Zakres napięcia |
10 ~ 30V zaprogramowane |
| Dokładność napięcia |
± 2% |
| Aktualna dokładność |
± 5% |
| napięcie falowe |
150 mV |
| Zakres prądu |
13.5A maks. |
| Władza |
400 W max. |
Zastosowanie
- Wniosek z domu
- Ładowarka prądu stałego 12-24V, ładowarka równowagi dla modelu RC
- Ładowarka baterii dla śmigłowców.
| Model |
Napięcie wyjściowe |
Prąd wyjściowy |
Maksymalna moc |
Wyświetlacz |
| S400 V3.0 |
10V-30V |
13.5A maks. |
400 W |
Cyfrowe diody LED |
| S600PLUS V2.0 |
5-26V |
1-25A regulowane |
600 W |
LCD kolorowy |
| S1200 V3.0 |
12V-24V |
Maksymalnie 50A. |
1200 W |
Cyfrowe diody LED |
| S1500 V3.0 |
10V-30V |
1-60A regulowane |
1500 W |
LCD kolorowy |
.
Zalety
Dwie podstawowe technologie
Wysokiej mocy i wysokiej wydajności ładowarki i zasilania przyjąćZVS/ZCS i Synchronous Rectification realizują 94% wysokiej wydajności, napięcie wyjściowe i sterowanie prądem przez MCU sprawiają, że wszystkie parametry ładowania mogą być programowane.
Wysokiej dokładności BMS przyjmuje 12-bitowy lub A6-bitowy ADC mierzący napięcie komórki, prąd ładowania i rozładowania oraz temperaturę baterii.
Ładowanie BMS i ładowarka komunikują się ze sobą, unikają odcięcia ładowania przez Open DCC lub przekaźnik, ta funkcja może zaoszczędzić czas ładowania i wydłużyć żywotność baterii,w tym samym czasie nie trzeba instalować DCC lub przekaźnik do odcięcia ładowania, gdy każda komórka osiągnąć najwyższe napięcie.
Profil przewoźnika
CHARGERY jest niemal unikalną firmą na rynku UAV (RC model, duże drony) i EV (e-bike, e-motocykl, e-scooter), opracowaliśmy jednocześnie ładowarkę AC o wysokiej mocy i BMS.
Od 2006 r. koncentrujemy się na opracowywaniu ładowarki o dużej mocy (do 60A 3000W), ładowarki równoważnej (wprowadzenie AC, wprowadzenie DC i podwójne wejście AC / DC) oraz 800A BMS do 24S LiPo / LiFe / LiTO baterii.
Ładowarka do ładowania może ładować dowolne baterie chemiczne, w tym LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD i Pb (ołowianowa kwasy, bateria VRLA), liczbę komórek, prąd ładowania,napięcie końcowe i prąd końcowy można zaprogramować. i zrozumiećochronę przed iskry i odwrotną biegunowość, gdy akumulator wysokiego napięcia jest podłączony do ładowarki lub falownika (ładowarki).
Ładowanie BMS może obsłużyć do 800A ładowania i rozładowania prądu, specjalnie zaprojektowane DCC (kontaktor prądu stałego) jest wbudowany w napięcieUkładu tłumiącego.
Operacja

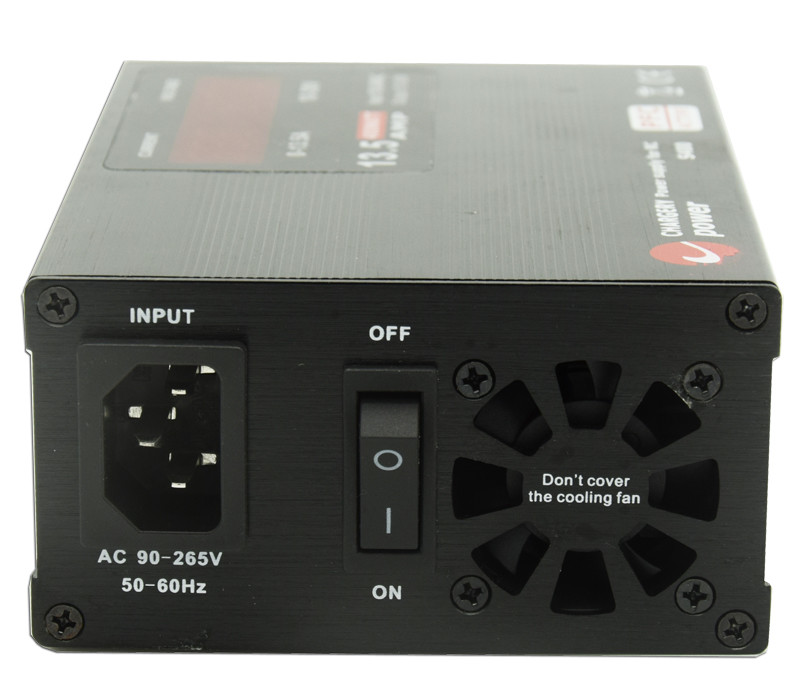

- Podłącz SMPS do gniazda prądu przenośnego 110/220V
- Włącz przełącznik zasilania

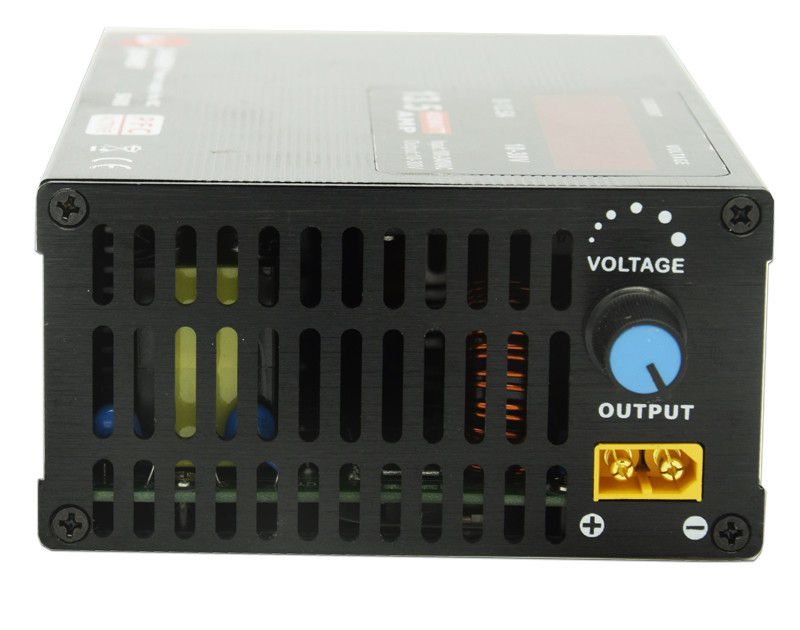

- Ustaw napięcie wyjściowe poprzez obrócenie przycisku. cyfrowa dioda LED wyświetla napięcie wyjściowe i prąd.
- Podłącz odpowiednie urządzenie do S400, napięcie wejściowe urządzenia musi wynosić od 10V do 30V.
- Ustawić napięcie podczas pracy.
Aktywne PFC
Pakiet
- Jednostka bazowa S400: 1 sztuk
- Kabel zasilania: 1 sztuk
- Płyty adapter: 1 sztuk
Częste pytania
Czy mogę prosić o zamówienie próbki dla SMPS?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: 3-5 dni do przygotowania próbek, 5-10 dni roboczych do masowej produkcji.
P3: Czy macie jakiekolwiek ograniczenie MOQ dla zamówienia OEM?
A: Niski MOQ, dostępny jest 1 sztuk do kontroli próbki.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 3-5 dni. Wysyłka lotnicza i morska również opcjonalna.
P5. Jak postępować z nakazem SMPS?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, potwierdzi pan próbki i złoży depozyt do formalnego zamówienia.
Po czwarte, zorganizujemy produkcję.
P. Czy można wydrukować moje logo na produkcie SMPS?
O: Tak, proszę poinformować nas formalnie przed produkcją.
Q7. Czy oferujecie gwarancję na produkty?
O: Tak, oferujemy 2 lata gwarancji na nasze produkty.
P8: Jak radzić sobie z wadą?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe światła z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Dlaczego odczyt napięcia i prądu na LED nie jest dokładny?
Odpowiedź: napięcie i prąd są bardzo wrażliwe ze względu na ich małą wartość, więc proszę sprawdzić połączenie przewodu wyjściowego, gdy odległość między SMPS a urządzeniem jest problemem,Proszę przedłużyć kabel AC NIE przedłużyć kabla DC (kabel wyjściowy). długość kabla wyjściowego o długości 1,2 metra (16AWG) sugeruje, że ponad 1,2 metra, wpłynie na dokładność napięcia i prądu, zwłaszcza przy 13,5A.
